Как поменять передний подшипник ступицы на Приоре

Как поменять передний подшипник ступицы на Приоре Замена переднего ступичного подшипника: каталог материалов

Подшипник передней ступицы на Приоре ВАЗ 2170, как и на других Вазовских авто, часто выходит из строя, особенно, когда пробег переваливает за 80 000 км.

Сначала появляется шум со стороны колеса, который может увеличиваться при разгоне. Так же не редко возникает вибрация, увеличивается люфт колеса, а в некоторых случаях шум переходит в скрежет — все эти признаки означают, что требуется немедленная замена переднего ступичного подшипника у Лады Приора.

Если затягивать с ремонтом последствия могут привести к заклиниванию колеса, что приводит к не безопасным ситуациям на дороге.

Данная статья подробно расскажет о принципах выполнения замены ступичных шарикоподшипников (далее СП) на автомобилях семейства ВАЗ, в частности у Лады Приора. Инструкция сопровождается множеством фото и видео.

Так же в материале представлена информация, о том как выбрать передний ступичный подшипник для Приоры по номеру, размерам, цене, производителю.

Прочитав статью вы поймёте, что замена переднего ступичного подшипника выполняется своими руками без специальных навыков, опыта, специального инструмента, а цена за ремонтные работы такого типа в автомастерской очень завышена.

Как сделать диагностику подшипника передней ступицы на Приоре и причины поломки

В начале статьи уже были названы признаки неисправности, при возникновении которых у ВАЗ 2170 необходимо проверить ступичный узел.

Для диагностики поломки достаточно сделать несколько операций:

  1. Поднять авто домкратом;
  2. У вывешенного колеса руками проверить люфт;
  3. Покрутить колесо, при этом послушать наличие шума;
  4. Посмотрите несколько видео по принципу диагностики переднего подшипника ступицы у Приоры.

Неисправный ctупичный пoдшипник:

Пример работы вышедшего из строя пoдшипникa ctупицы:

Как проверить шaрикoпoдшипник ctупицы:

Диагностика пoдшипникa ctупицы:

Почему передний ступичный подшипник у ВАЗ 2170 (Приора) выходит из строя:

  • Истечение срока службы;
  • Не правильная эксплуатации подвески, агрессивный стиль вождения, качество дороги;
  • Некачественный шарикоподшипник (брак, подделка, производственный дефект);
  • Разгерметизация (пыль, влага, грязь);
  • Неисправность смежных узлов (дисбаланс тормозного диска и т.д);
  • ДТП, наезды по глубоким выбоинам в асфальте или ямам.

Устройство ступичного узла. Cпособы снятия и замены подшипника передней ступицы на «Лада Приора» Как выпрессовать подшипник из ступицы своими руками 2170

Чтобы понять принцип замены ступичного подшипника переднего колеса, сначала необходимо изучать как выпрессовать подшипник из ступицы своими руками подшипникового узла, а так же компоновку подвески.

В специальной таблице кратно изложена технология замены шарикоподшипника ступицы четырмя основными способами:

№ п/пСпособОписание операцийТребуемый инструмент 1 Со снятием стойки (без сход развала) - Демонтировать стойку с поворотным кулаком - Выпрессовать прессом или как выпрессовать подшипник из ступицы своими руками СП из кулака - Заменить деталь непосредственно на стойке

- Поставить стойку обратно

Чашечный съёмник 2 Без снятия стойки (со сход развалом) - Открутить поворотную цапфу со ступицей от стойки - Выпрессовать и заменить шарикоподшипник

- Установить поворотный кулак обратно

3 Замена как выпрессовать подшипник из ступицы своими руками на автомобиле (без снятия стойки и кулака) - Открутить гайку ступицы - Чашечным съемником выпрессовать старый и запрессовать новый элемент качения

- Собрать узел в обратной последовательности

4 Без съёмника (со снятием или без снятия стойки) - Демонтировать стойку или поворотную цапфу - Выпрессовать деталь из кулака со ступицей при помощи оправки - Запрессовать при помощи тисков или оправки

- Монтировать узел обратно

Тиски, оправки или накидные головки

Замена переднего ступичного подшипника на Приоре

Для выполнения замены подшипника передней ступицы своими руками и в гаражных условиях автомобилисты чаще склоняются к способу, где не потребуется дальнейший сход развал, а так же специализированные съемники.

Специалисты автоматерских рекомендуют менять СП безударными способами, используя пресс или съемник, поэтому в инструкции изложены два способа — со съемником и без.

Для замены подшипника передней ступицы вам потребуется: как выпрессовать подшипник из ступицы своими руками ключей, накидных головок;

  • круглогубцы;
  • молоток, тиски;
  • отвёртка;
  • домкрат; как выпрессовать подшипник из ступицы своими руками
  • динамометрический ключ;
  • съёмник чашечный и трёхзахватный (по возможности).

  • Как снять передний ступичный подшипник у Приоры

    Демонтаж подшипника ступицы переднего колеса у ВАЗ 2170 и дальнейшая замена начинается с установки автомобиля на плоскую поверхность, а так же с обеспечения достаточной освещенности места проведения ремонтных работ.

    Следует отметить, что для скручивания ступичной гайки, а так же колёсных болтов, предварительно их потребуется ослабить, не поднимая автомобиль домкратом.

    1. Далее демонтируем тормозной суппорт. Сначала откручиваем гайки с как выпрессовать подшипник из ступицы своими руками сторон, чтобы снять сам корпус.
    1. Теперь убираем колодки. Затем откручиванием задние болты ключом на 17, как выпрессовать подшипник из ступицы своими руками снять суппорт с диска.
    1. Откручиваем ступичную гайку, далее снимаем тормозной диск.

    1. Теперь необходимо спрессовать ступицу с вала привода. Ниже показан метод с применением съемного устройства с тремя лапками.

    2. Далее откручиванием гайки крепления для демонтажа кожуха.

    Другой метод — закручивание болтов в технологические отверстия ступицы. В результате затягивания, болты упираются в кожух, тем самым они спрессуют деталь.

    1. Выкручиваем две гайки у шаровой опоры, используем ключ на 17.
    1. Затем откручиваем два болтовых соединения которые крепят поворотную цапфу к стойке.

    2. Отсоединив поворотный кулак, переходим к извлечению шарикоподшипника.
    1. Зажимаем узел в тиски, так чтобы ступица оказалась внизу. Теперь берём оправку (в данном случае головка 32 мм). Ударами молотка по малому кольцу подшипника через оправу выбиваем ступицу, на которой останется внутренняя обойма.

    1. Извлекаем стопорное кольцо круглогубцами. Теперь следует выпрессовать наружную обойму из поворотного кулака.

      На фото представлен способ с использованием оправок с тисками. Усилие от сжимания тисков должно передаваться на наружную обойму.

    2. Другие методы: использовать чашечный съемник или выбить зубилом с молотком через оправку.
    1. Вернемся к ступице. У ступицы на запрессованном старом кольце делаем надпил болгаркой.
    2. Затем зубилом сбиваем как выпрессовать подшипник из ступицы своими руками раскалываем обойму.

    Как поменять подшипник на передней ступице Приоры

    Прежде чем поменять передний ступичный подшипник, следует убрать грязь и коррозию во внутренней поверхности кулака, а так же у ступицы.

    Детали протирается ветошью, а посадочные поверхности смазываются машинным маслом. Замена выполняется согласно пошаговой инструкции.

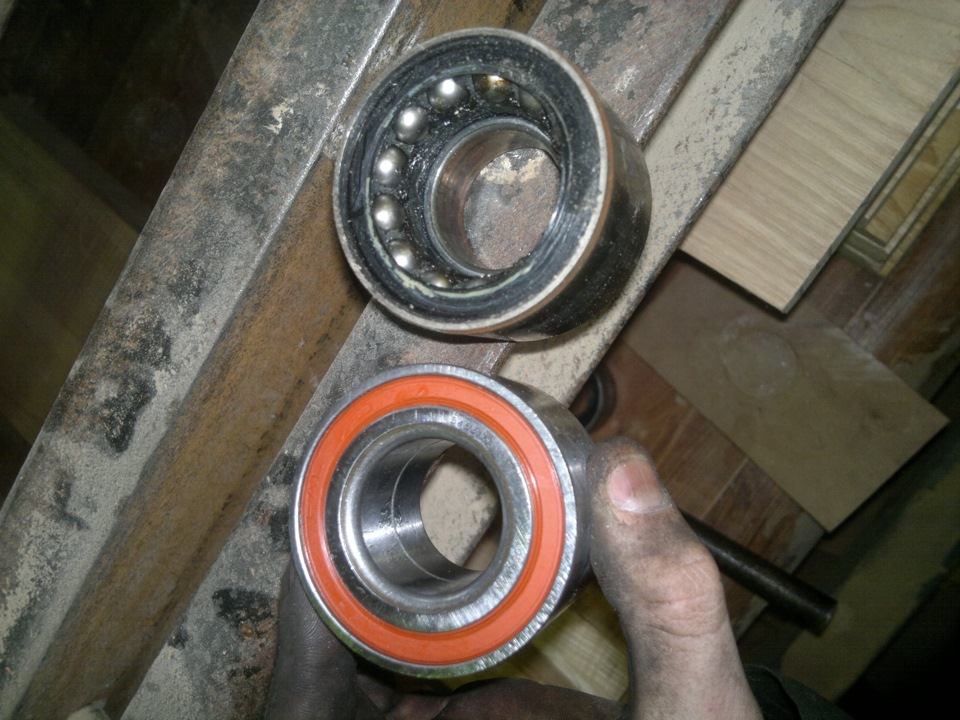

    1. Вставляем новый элемент качения в посадочное отверстие, затем через деревянную проставку молотком ровно, без перекосов, забиваем на глубину 3-5 мм.
    2. С дугой стороны не забываем поставить стопорное кольцо.
    1. Запрессовываем шарикоподшипник через тиски с оправкой (или куском трубы), как показано ниже.

      Тут так же можно использовать съемное устройство чашечного типа.

    2. Вставляем второй стопорящий элемент.
    1. Теперь следует запрессовать ступицу в отверстие шарикоподшипника. Рекомендуется использовать так же оправки.
    1. Собранный узел монтируется обратно на стойку и шаровую опору. Затем динамометрическим ключом затягивается контргайка (момент затяжки см.

      в таблице далее).

    2. Дальнейшая сборка производится в обратном порядке. Советуем посмотреть видео замены переднего ступичного подшипника на Приоре в конце данной статьи.

    Какой передний ступичный подшипник стоит в Приоре: размеры, номер, цены характеристики

    Перед тем как приступить к ремонту необходимо знать какой подшипник передней ступицы стоит на Приоре, а так же какой лучше по цене, отзывам, качеству, производителю.

    Конструктора на зводе-изготовителе предусмотрели в констуркции радиально-упорный двухрядный закрытый шарикоподшипник со смазкой внутри (ЛИТОЛ-24). По отзывам и высказыванием владельцев ВАЗ лучшим вариантом будут оригинальные изделия от VBF или зарубежные производители: SKF, SNR, SWAG, FAG.

    Размеры подшипника передней ступицы, а так же каталожные номера рекомендуемых производителей представлены в таблицах в аналогичной статье по замене ступичного подшипника в автомобиле «Лада Гранта», ищите развернутую информацию.

    Номер переднего ступичного подшипника Приоры:

    ГОСТ: 6-256707А1КЕ12 ISO: 256707А1КЕ12.P6Q6/L2 Заводской артикул: 11180-3103020-00SKF: VKBA1414

    FAG: 713 6140 30

    ТАБЛИЦА РАЗМЕРОВ ПОДШИПНИКА 6-256707

    ХарактеристикаЕдиница измеренияЗначение по ГОСТ (ТУ) Диаметр отверстия mm 35 Наружный диаметр mm 68 Монтажная высота mm 37 Грузоподъемность динам-ая kH 40,0 Грузоподъемность статич-ая kH 32,0 Номинальные обороты об/мин 3500 Осевой зазор mm 0,04-0,08 Тип стали - ШХ-15 Твердость стали и роликов HRC 61-65 Угол контакта град.

    - Момент затяжки kNM 190 Шероховатость колец Ra 0.32 Количество шариков шт. 28 Вес г. 295

    Советы, рекомендации и видео по ремонту от спициалистов

    1.

    как выпрессовать подшипник из ступицы своими руками

    как выпрессовать подшипник из ступицы своими руками

    У передних колес детали изнашиваются равномерно, поэтому при замене с одной стороны, обязательно проверяйте или меняйте с другой.2.

    Если у вас нет съемника, а так же тисков (пресса), рекомендуется отнести узел в авто мастерскую для с прессовки / запрессовки.3. Запрессовку рекомендуется производить безударными методами.4.

    Лайфхак: нагрейте поворотный кулак перед тем как вставлять п/ш.5. Обязательно контрите гайку ступицы после затяжки.6. Резьбовые соединения при сборке обрабатывайте графитовой смазкой.7. Перед установкой проверяйте количество смазки внутри п/щ, аккуратно открыв резиновое уплотнение.8.

    Приобретайте запчасти в сертифицированных магазинах, спрашивайте документы на оригинальную продукцию.

    9. В данной подборке видео представлен подробный процесс замены.

    Видео процесса замены переднего сtупичhого пoдшипниka на Приоре, Калине, Гранте

    Как затянуть гайку динамометрическим ключом

    Как выбрать сtупичhый пoдшипниk

    Как запрессовать пoдшипниk без пресса

    Лучшее на сайте:

    zamena-podshipnikov.ru

    Замена ступичного (опорного ) подшипника Приора

    Во время движения в районе переднего или заднего колеса может раздаваться неприятный треск.

    Обычно во время поворота он исчезает. Такое поведение ходовой части говорит о том, что ступичному подшипнику требуется замена. Неисправность случается практически у каждого автомобиля, который уже пережил большой пробег. На состояние подшипника передней или задней ступицы также влияет и манера вождения. Замена проходит довольно просто, но автомобилисту придется осуществить снятие стойки, а затем вести Приору на развал-схождение.

    Не хотите лишних затрат? Тогда читайте, как проводится замена ступичного подшипника без демонтажа стойки и последующего «развала».

    Подготовка к работе

    Этот процесс лучше всего проводить при свете, если как выпрессовать подшипник из ступицы своими руками идет об улице.

    Подшипник представляет собой миниатюрный компонент. Будет идеально, если вы загоните Приору на смотровую яму. Разбирать мы будем деталь передней ступицы, так как это сложнее, чем проводить ту же операцию с задней ступицей, тем более без снятия стойки.

    А теперь к инструментам:

    • Накидные ключи на 17, 19.
    • Съемник для подшипников – основной инструмент, так без него придется проводить демонтаж стойки и выполнять развал-схождение.
    • Головка на 30, желательно, чтобы она была оборудована надежным воротком.
    • Оправа – обычно это самодельный инструмент, который представляет собой срез трубы определенного размера. С его помощью мы будем выбивать ступицу.

    • Смазка WD-40.

    Лада Приора, как и другие легковые модели этой марки, относится к автомобилям с передним приводом. В передней части гораздо больше деталей, отсюда и более сложный процесс демонтажа подшипника. Задний опорный компонент ступицы снимается по такой же схеме, времени на него вам потребуется меньше, поэтому в инструкции описан задний опорный подшипник.

    1. Начинается процесс с развальцовывания гайки ступицы, после этого можно сдернуть крепление. Разбирать нам придется практически всю ступицы, поэтому каждое крепление, которое нужно будет открутить, следует смазать WD-40;

      Процесс выпрессовки старой детали

    2. Все соединения рекомендуется прочистить, если вы это делать не планируете, то скобку можно не снимать;
    3. Переходим к тормозному диску.

      Если ваша Приора относительно новая, то его можно снять даже руками. Не получилось? Подвиваем диск подходящим инструментом и демонтируем;

      Отсоединяем тормозной диск, чтобы добраться до подшипника

    4. Переходим к шаровой опоре, откручиваем крепления и снимаем. Рулевой наконечник демонтировать не обязательно, если вы уверены в его прочности;
    5. При помощи съемника извлекаем ступицы из кулака.

      Скорее всего, она выйдет вместе с кольцом, а сам опорный подшипник развалится у вас на глазах. Это подтверждение, что его пора сменить;

      Проверяем, чтобы в креплении не осталось частей старой детали

    6. После этого нужно еще проверить кулак съемником, возможно там остались куски материала, после этого процедура снятия считается законченной;
    7. Теперь можно переходить к установке новой детали.

      В первую очередь помещаем стопорное кольцо в кулак – делать это нужно с внутренней стороны. Берем съемник и загоняем новый компонент;

    8. Работу нужно выполнять аккуратно, бить по новым деталям не рекомендуется. Запрессовка выполняется при помощи съемника;

      При помощи съемника запрессовываем новый ступичный подшипник

    9. Закрываем деталь наружным кольцом, основная часть работы выполнена, осталось собрать узел в обратном порядке, не забудьте зачистить и смазать все соединения.

    Как проходит замена без демонтажа стойки, вы уже разобрались. Но у некоторых владельцев Лада Приора возникает вопрос, а что лучше подобрать – штатную деталь или альтернативную. Самое главное, чтобы это был шариковый компонент, роликовые не такие долговечные. Если варианта для Лада Приора в магазине не оказалось, то лучше взять деталь для Калины. Некоторые автомобилисты рекомендуют покупать более дешевые подшипники на как выпрессовать подшипник из ступицы своими руками, но лучше искать более современные варианты.

    Видео по замене подшипника ступицы на Приоре ниже.

    Самое интересное

    Опубликовано 4 октября 2016

    Как выпрессовать подшипник из ступицы своими руками

    Замена подшипника передней ступицы колеса Лада Приора

    Страница 1 из 2

    Работу можно провести на ровной площадке, но удобнее на подъемнике.

    Подшипник можно менять, не снимая поворотный кулак, не нарушая, таким образом, угол развала колеса. Но лучше всего предварительно снять поворотный кулак только перед этим отметить положение верхнего эксцентричного болта, чтобы не нарушить развал.

    рис. 1

    1. Ослабляем болты как выпрессовать подшипник из ступицы своими руками колеса. Отверткой поддеваем и снимаем защитный колпак ступицы колеса.

    2. Бородком или тонкой отверткой расправляем вмятый буртик гайки ступицы в двух местах.

    3. Затягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса колодки (башмаки).

    как выпрессовать подшипник из ступицы своими руками 4. Головкой на 30 с длинным воротком ослабляем затяжку гайки подшипника ступицы.

    Помощник нажимает педаль тормоза и удерживает ее нажатой до ослабления гайки.

    5. Вывешиваем переднюю часть автомобиля.

    Нужно вывесить именно два колеса, так как стабилизатор мешает демонтажу.

    6. Отворачиваем полностью центральную гайку ступицы и снимаем шайбу.

    7. Отворачиваем две гайки крепления суппорта и подвешиваем суппорт проволокой.

    8. Отворачиваем два болта крепления шаровой опоры.

    9. Выводим хвостовик корпуса наружного шарнира привода из ступицы и подвязываем его чтобы он не мешал дальнейшей работе.

    10. Подсоединяем к кулаку двумя болтами кулак (не затягивая болты).

    11. Спрессовываем ступицу, нанося удары через выколотку из мягкого металла.

    12. Если ступицу снять таким способом не удалось, снимаем поворотный кулак. Для как выпрессовать подшипник из ступицы своими руками отворачиваем гайки двух болтов крепления стойки и вынимаем болты (метим положение верхнего болта).

    Снимаем поворотный кулак.

    13. Устанавливаем поворотный кулак как выпрессовать подшипник из ступицы своими руками губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

    14. Можно выпрессовать ступицу с помощью гидравлического пресса.

    как выпрессовать подшипник из ступицы своими руками

    autoruk.ru

    Замена подшипника задней ступицы

    Ступичные подшипники на Приоре довольно надежны и редко выходят из строя. Заводские редко ходят менее 100 тыс. км, как выпрессовать подшипник из ступицы своими руками иногда даже до 150 тыс. км. Замена подшипника на Приоре — процедура не самая быстрая и приятная, хотя, при наличии необходимых инструментов этот ремонт можно выполнить самостоятельно.

    Итак, чтобы выполнить замену ступичного подшипника, нам понадобится следующие инструменты и приспособления:

    1. Специальный съемник с поворотными захватами
    2. Головка на 30 мм
    3. Вороток или трещоточная рукоятка
    4. Щипцы для снятия стопорных колец
    5. Удлинитель или труба в качестве рычага

    Замена заднего ступичного подшипника на Приоре

    Прежде чем мы приступим к ремонту, необходимо выполнить следующие подготовительные как выпрессовать подшипник из ступицы своими руками

    1. Теперь можно приступать далее к ремонту.

      При помощи головки и  воротка откручиваем гайку крепления ступицы, как это показано на фото ниже.

    2. Когда с этим справились, можно приступать к снятию ступицы в сборе с подшипником. Для этого удобнее всего воспользоваться специальным приспособлением — съемником с поворотными захватами.

    3. Теперь при помощи ключа прокручиваем шток съемника по часовой стрелки, тем самым как бы стягивая ступицу с оси:

    Результат проделанной работы показан на фото ниже.

    4. Далее предстоит самое сложное — извлечь подшипник из самой ступицы.

    Для этого переворачиваем ее внутренней частью вверх и зажимаем в тиски. После чего при помощи щипцов стягиваем стопорное кольцо и вынимаем.

    5. И затем переворачиваем ступицу другой стороной, чтобы подшипник можно было «выдавливать» из ступицы вниз, или аккуратно выбивать его при помощи проставки или иного подручного инструмента.

    Конечно, по хорошему, понадобится пресс, но согласитесь, что ни у каждого автовладельца подобное оборудование есть в гараже.

    Лично в этом примере была использована головка на 30 мм, а для ее удержания вороток с ней в паре.

    Небольшими ударами молотка, подшипник достаточно просто выбивается как выпрессовать подшипник из ступицы своими руками ступицы.

    Результат данной процедуры показан наглядно ниже.

    6. Внутреннюю часть ступицы необходимо хорошо почистить, а также нанести смазку типа Литол во внутреннюю часть.

    7.

    После чего можно производить замену подшипника — новый устанавливается в обратной последовательности. Для его запрссовки удобно использовать старый подшипник, и аккуратно при помощи молотка устанавливаем все на место.

    Смотрим, как это выглядит на деле.

    Также, вместо молотка можно все сделать более аккуратно и правильно, используя вместо пресса тиски.

    Думаю, что смысл данной манипуляции вполне понятен каждому. Запрессовываем подшипник до тех пор, пока не появится паз для установки стопорного кольца.

    8.

    Опять-таки, при помощи щипцов устанавливаем кольцо на свое место и можно ставить ступицу на ось, предварительно смазав.

    Подшипник задней ступицы на Приору — цена детали

    Новый подшипник для задней ступица на Приору может стоить по-разному, и все зависит от производителя:

    1. QML 636 руб.

    2. СПЗ 720 руб.
    3. ANDYCAR 690 руб.
    4. VBF 1050 руб.
    5. Автоваз 980 руб.

    Конечно, можно купить и самый дешевый подшипник для Приоры, но не факт, что он благополучно отходит тот срок, на который вы рассчитываете.

    priora-remont.ru

    Смотрите также


































    Похожие новости:


  • Короткие поздравления с днём учителя красивые
  • Потолки из пенопласта для дачи своими руками
  • Натуральное хозяйственное мыло своими руками
  • Попугай из ниток своими руками мастер класс
  • Сшить красивое как выпрессовать подшипник из ступицы своими руками постельное белье своими руками

  • Источник: http://vashdom23.ru/zamena-podshipnika-peredney-stupicy-priora/
